倍流同步整流电路

来源:电子市场网   发布时间:2008/10/10 9:58:35   点击浏览量:2301

  在大电流输出的情况下,制造中点抽头变压器工艺复杂造价高。而采用图1所示的倍流(Current Doubler)同步整流电路,可以不用中点抽头变压器,并且采用两个滤波电感,制造容易造价低。

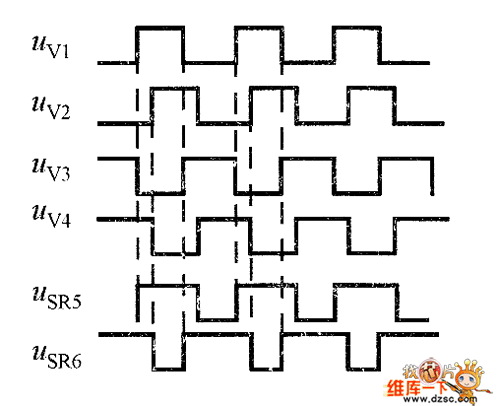

  图1 控制信号的时序

  图2 倍流同步整流电路

  倍流整流电路,可以用于半桥式或全桥式等转换器,它的工作原理是:当变压器同名端为正时, SR1导通,SR2关断,电感L1通过变压器和SR1储能,并向负载提供电能,电感L2通过SR2向负载释放电能;反之,当变压器的同名端为负时,SR2导通,SR1关断,电感场通过变压器和SR2储能,并向负载提供电能,电感Ly通过SR2向负载释放电能。

  可知,与相同的初级电路结合时,倍流同步整流电路中的眼的控制逻辑与主开关管的关系,和全波整流电路中的SR管相同。

  欢迎转载,信息来自维库电子市场网(www.dzsc.com)
